UE4基于栈状态机的UI管理(框架设计)

前言

三流程序写UI，但即便是UI这种一般程序员比较排斥去做的事情，想把它写好写的优雅，也是需要点考究的。

我虽然不知道什么是好代码，但我知道什么是菜代码。浏览过多数商城的UI系统，查阅过网上无数的UMG“最佳实践”，很可惜，大多数都没有采用一种优雅的方法进行实现，没有统一的UI管理，做法也是千奇百怪，有在PlayerController里通过Enum来切换不同的Widget的，也有我想显示个UI就立即创建的，也有GetAllWidgetOfClass关掉所有UI然后再开启自己想要的。甚至还有看起来花里胡哨的“One widget rules all!”(然后各种WidgetSwitcher切换，利用接口夸UI调用。)

以上全菜。

如果你了解栈的概念，和状态机的概念，请继续往下看（栈和状态机是个做游戏的都知道，不适合浪费太多文字解释）

思路

栈状态机才是解决该类问题的杀手锏（但不是解决问题的唯一思路），各位看官回忆一下自己玩过的游戏。

1. 打开菜单：按Tab就弹出暂停菜单（层1）进入视口，暂停菜单里有继续游戏，游戏设置，退出游戏几个按钮，当你点击游戏设置的时候，又会弹出一个新的游戏设置菜单（层2）进入视口，盖住了暂停菜单，游戏设置菜单下又有音效设置，图形设置等，当你点击图形设置，又会弹出一个图形设置菜单（层3）。
2. 关闭菜单：每一个菜单右上角有一个X可以关闭UI，当你关闭图形设置菜单（层3）后，图形设置菜单（层3）从视口移除，游戏设置菜单（层2）重回视口，当你关闭层2，暂停菜单（层1）重回视口。
3. 一次关闭所有菜单：比如玩家按Esc，就直接回到了游戏界面，这一操作本质上就是自动关闭了层321。

好，各位发现没。

上述的打开关闭菜单的操作是否就像一个栈：一个菜单进入视口（入栈Push，进入栈顶）；一个菜单退出视口（出栈Pop，从最顶层离开）；顶层菜单被新打开的菜单覆盖从而不可操作（在栈中往下走了一层，Push，离开最顶层）；因为顶层菜单退出视口，下面被覆盖的菜单又重新回到最顶层（在栈中往上走了一层，Pop，重新进入栈顶）。按Esc关闭所有菜单，其实就是把菜单从栈顶一个个弹出。

同时它还像一个状态机：栈中的每一个菜单都是一个状态机中的状态，一个状态机同时只有一个激活状态，就是栈顶的那一个状态（CurrentState），菜单进入/退出栈顶就是状态的Enter和Exit。

实现通用状态机

既然UI操作是有规律可言的，且可以用栈状态机进行模拟，那咱们首先就在虚幻里实现一个通用的栈状态机，然后再基于栈状态机实现一个UI栈状态机（因为栈状态机又不是只能拿来做UI管理的。）

首先每个状态都可以进入，退出，和更新。即便是状态机也是如此。而处于栈中的状态还可以被Push和Pop。以下是具体实现。

类型定义

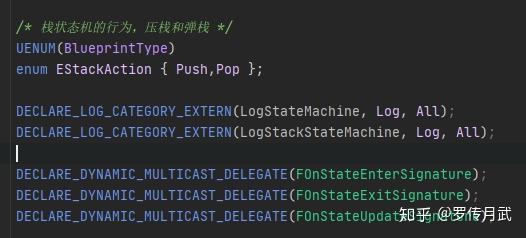

新建一个枚举和会用到的委托声明，放在任意头文件里，比如StateMachineTypes.h 截图按代码顺序来的。

栈状态接口

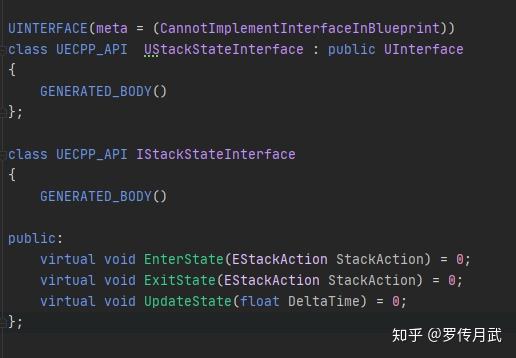

再新建一个虚幻接口叫StackStateInterface.h，该接口定义了状态的共有行为。 截图按代码顺序来的。

栈状态

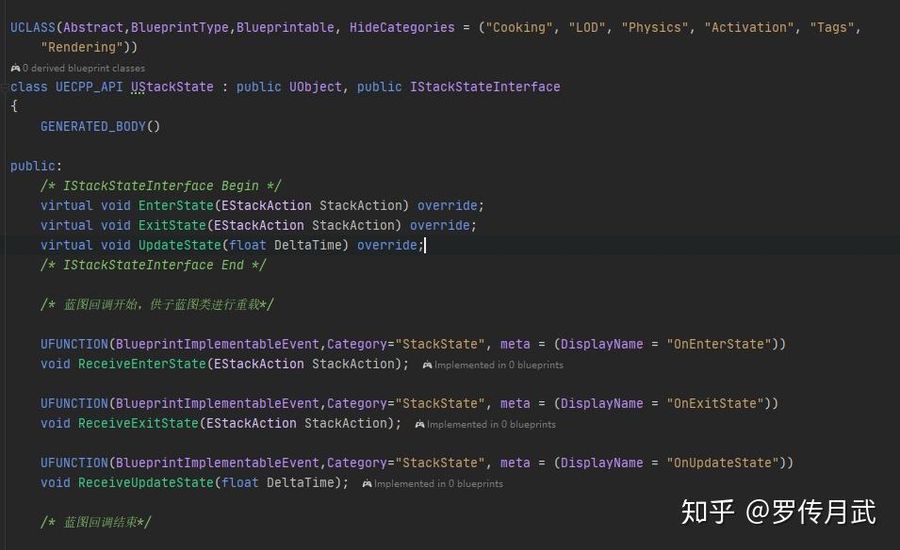

然后新建一个栈状态StackState.h实现StackStateInterface。 截图按代码顺序来的。

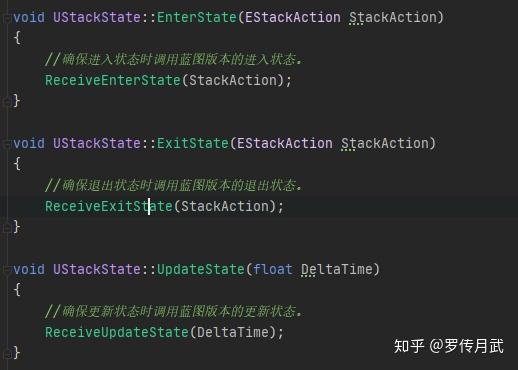

StackState.cpp

栈状态机定义

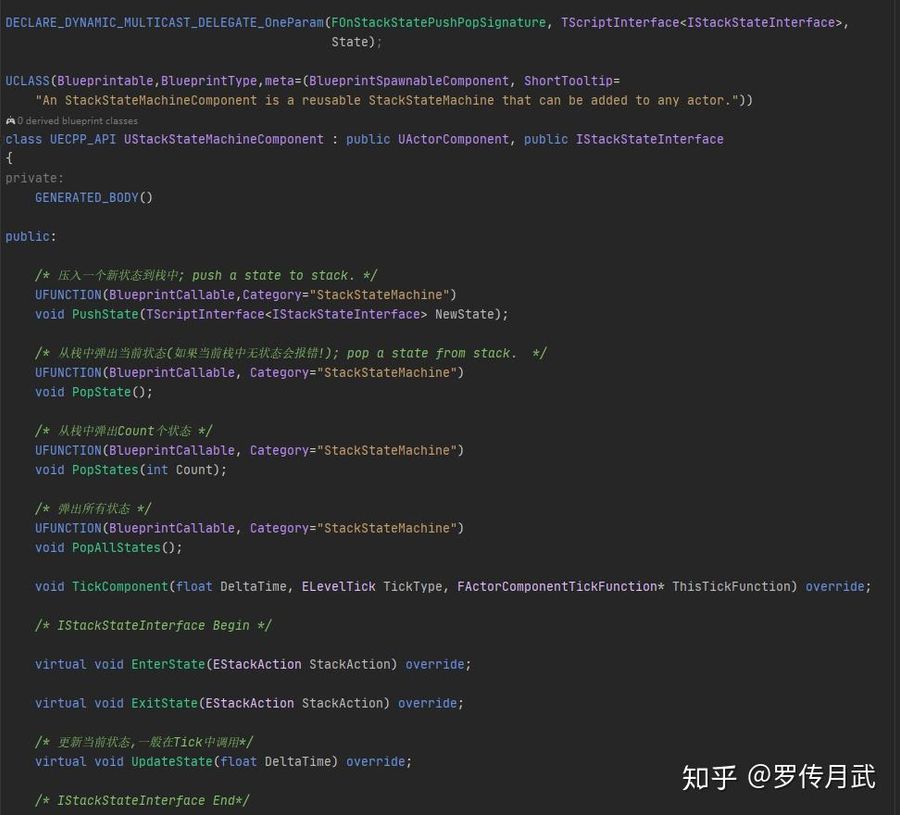

现在有了状态了，再实现一个栈状态机，为了复用，做成组件。 StackStateMachineComponent.h 截图按代码顺序来的。

栈状态机也实现了StackStateInterface，同时可以PushState和PopState，以及Pop指定State和Pop所有State

这一部分主要是提供给蓝图的回调，确保灵活。

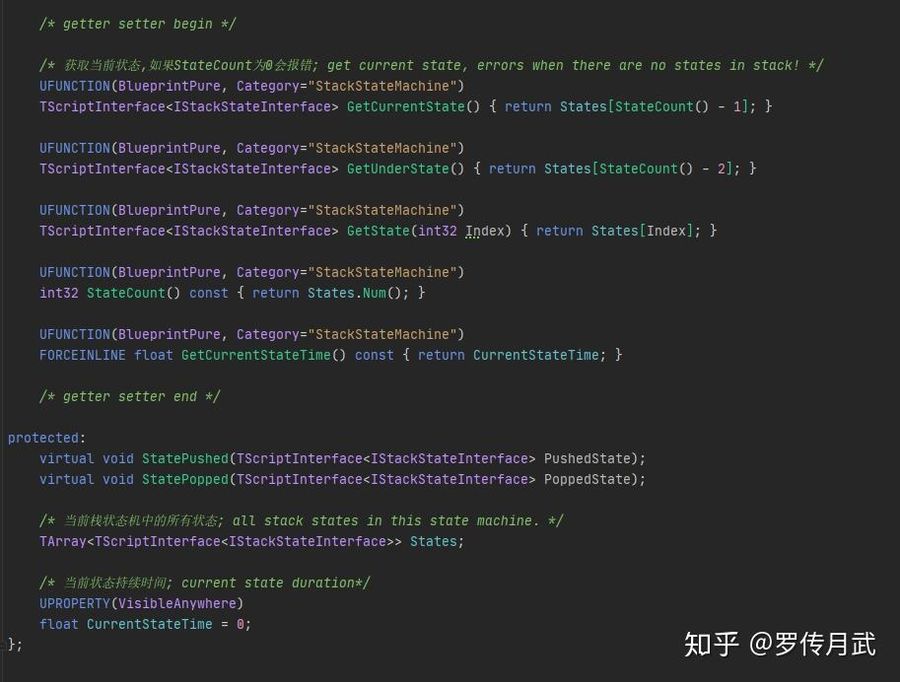

GetterSetter，供外部访问。

栈状态机实现

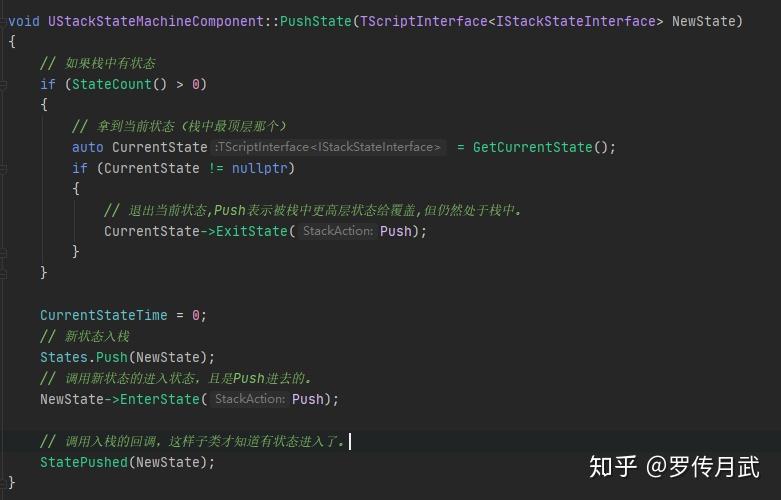

状态入栈实现

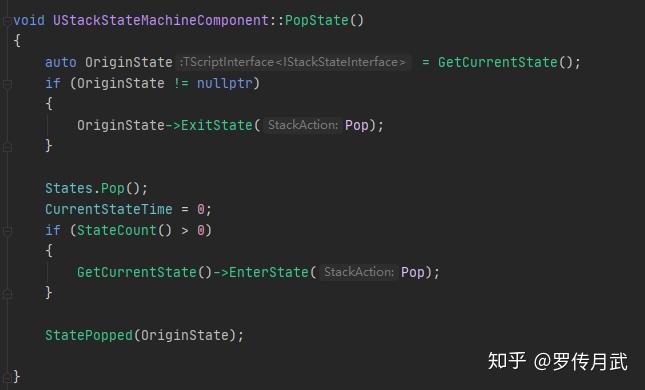

状态弹栈实现

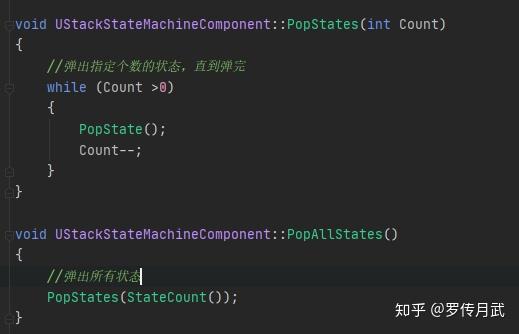

按指定数量弹栈或清空栈。

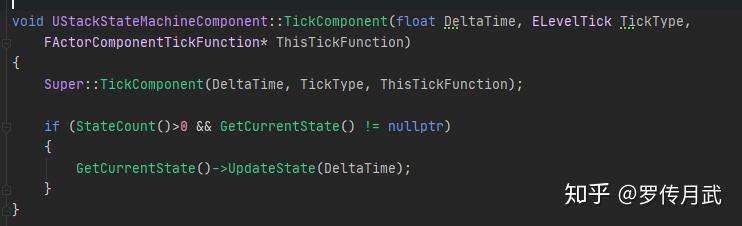

确保不断更新栈中的当前状态

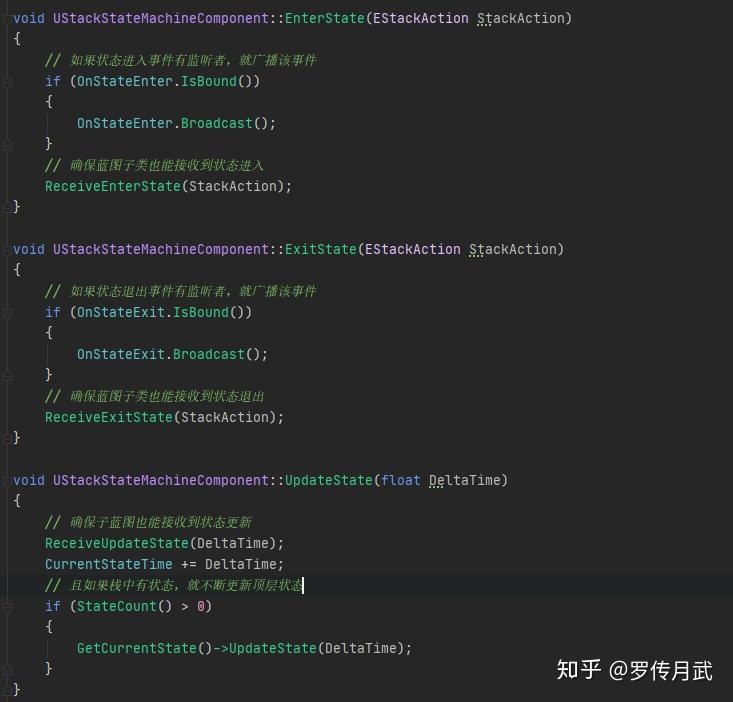

同时，状态机本身也是个状态哦

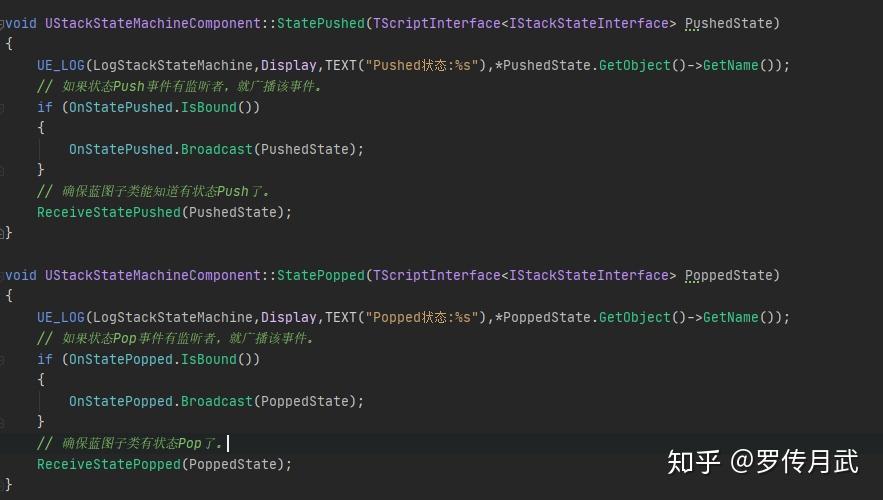

我们需要知道状态的Push和Pop，比如打个log让我们知道栈中都发生了什么。

实现UI栈状态机

UI栈状态

现在咱们实现了一个通用栈状态机，已经可以完成很多事情，甚至可以拓展，所以接下来我要拓展栈状态机，进行UI管理，UE4的UI都是UserWidget，所以咱们实现一个UIState继承自UserWidget，其功能跟上面的UStackState没什么区别，除了继承的父类不一样。但两者都实现了IStackStateInterface。这样，我们游戏里创建的UserWidget都是一个可以被栈状态机管理的栈状态了。

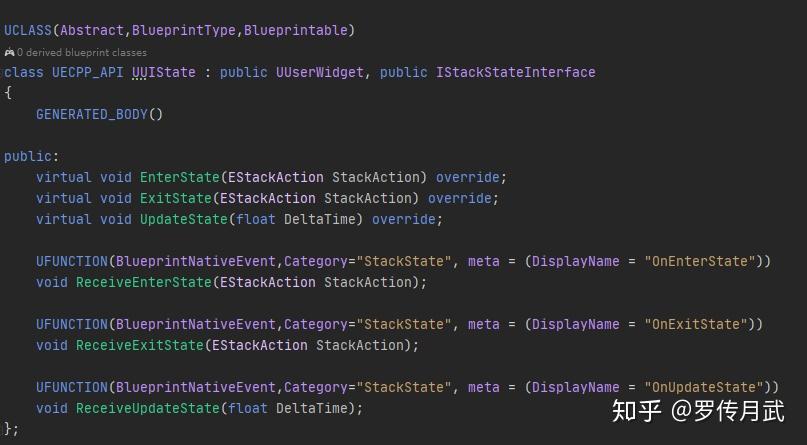

UIState.h，和StackState.h相似，只是供蓝图使用的接口现在有Native实现。

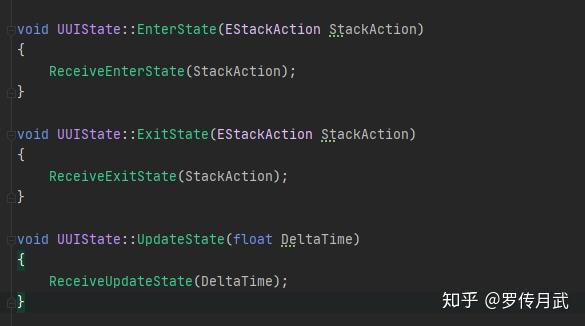

UIState.cpp，跟StackState.cpp相似

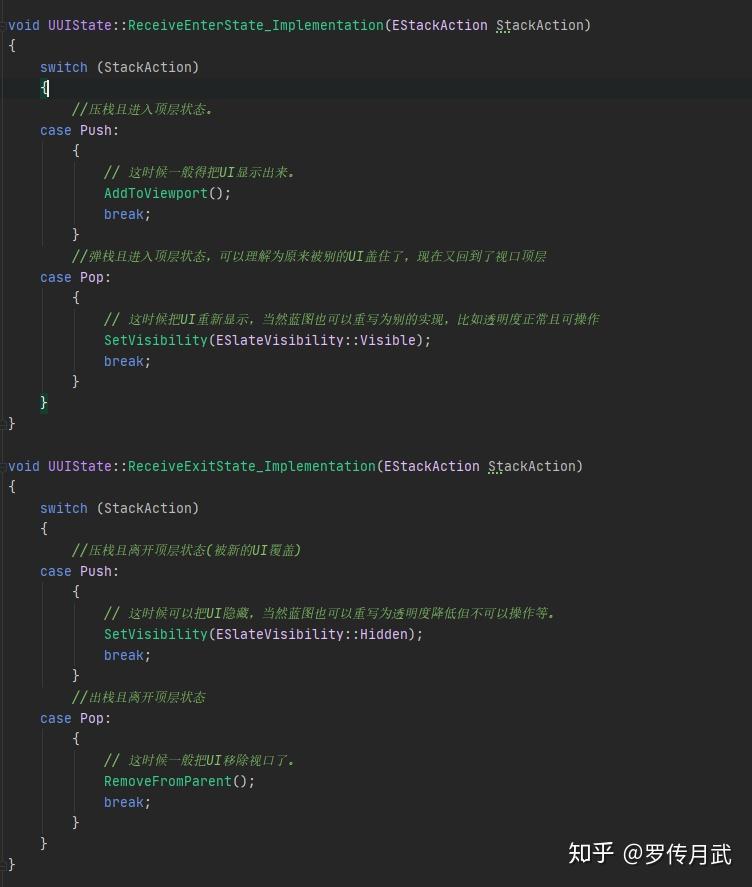

当一个UI状态以Push/Pop形式进入/退出顶层

Update暂无实现，供蓝图实现。

UI栈状态机

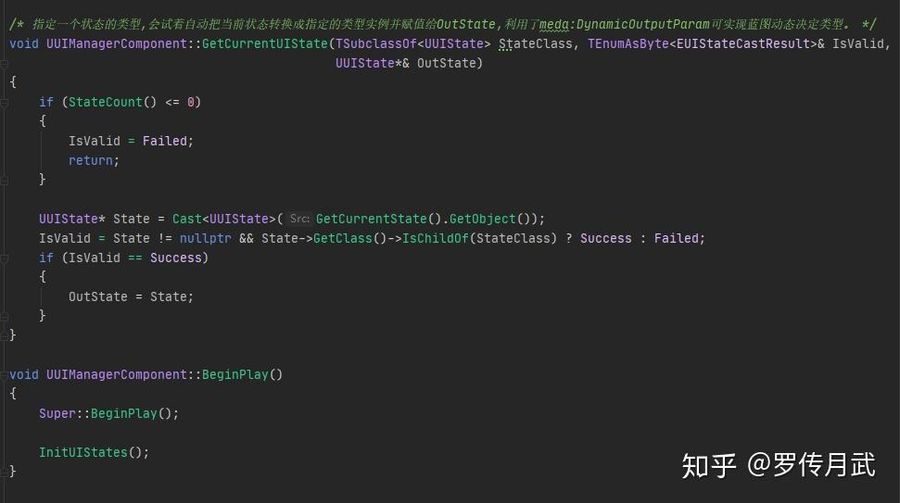

UIManagerComponent.h，关于GetCurrentUIState，用到了DeterminesOutputType = StateClass和DynamicOutputParam = OutState 这两个meta

UI栈状态机用法

现在有了通用的栈状态和栈状态机，我们也添加了UI栈状态和UI栈状态机(前面的UUiMnanagerComponent)。那么这个Manager一般放在PlayerController下。所有游戏中的需要作为“界面”使用的UMG都应该继承自UIState。

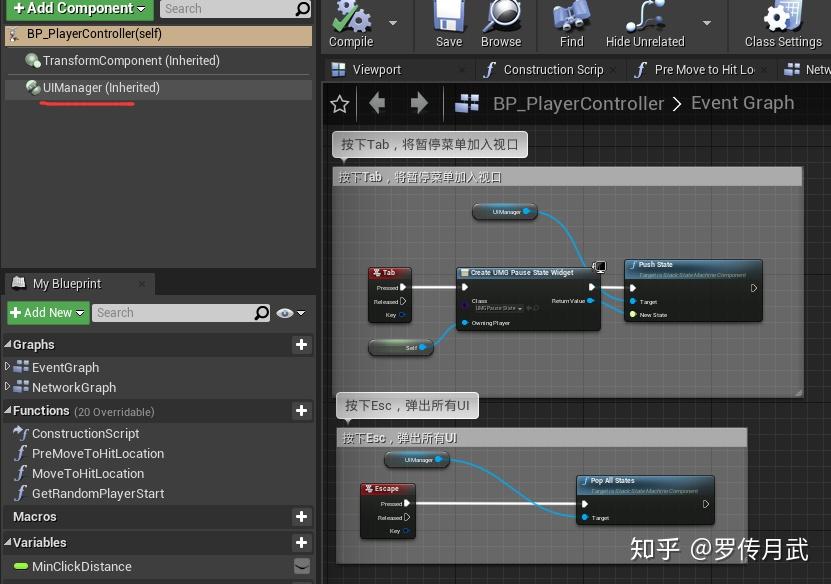

1.在PlayerController中。

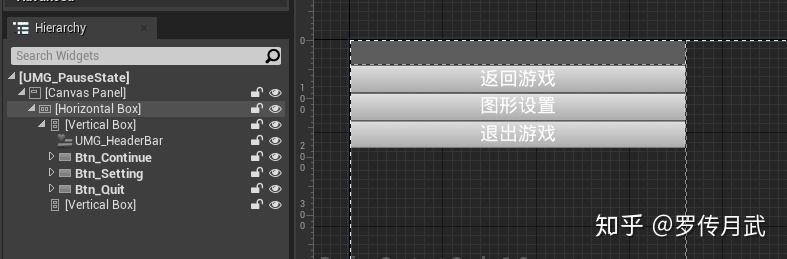

2.暂停菜单 UMG_PauseState

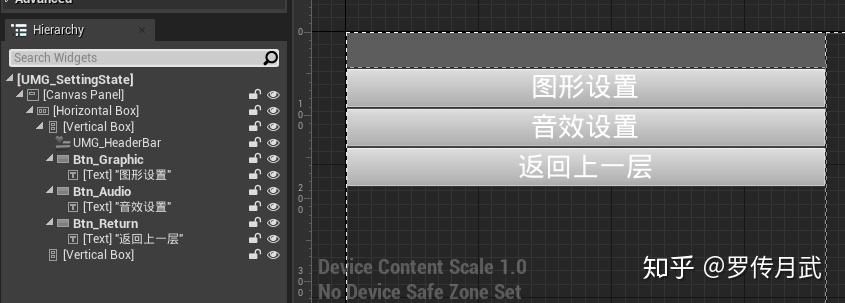

3.设置菜单 UMG_SettingState

最佳实践/设计理念/答疑

1.为什么代码要截图而不是粘贴？

因为你懒。你敲了才是你的，你不敲，还是我的。

2.前面不是说要用到这个UI的时候才创建不好吗，为什么你的截图中还是要用的时候才创建？

是不好，尤其是在那个UI依赖的东西多的情况下，我这里只是出于演示目的，实际上我得做法是在UIManager里维护一个可配置的TMap<FName,TSubclassof<UUIState>> States,然后在UIManager的Beginplay里一次创建好所有UI并存入TMap<FName,UUIState*> StateInstances里，然后写一个Helper函数如 PushNamedState(FName UIName);

3.假如每个界面的开启关闭我需要动画过渡呢?

你可以继承一个AnimatedUIState，写一堆过渡效果（透明度lerp，color等）提供一些接口函数如 GetTransitionTarget(让蓝图可以重载告知过渡效果的应用目标)，然后在状态Enter/Exit执行相关过渡效果。如果要用Umg里的动画，很遗憾UMG动画不能继承，但只是过渡的话代码实现即可。

4.假如我的UI不是一层一层的呢，比如说一个界面上有多个Tab。

这时候你可以用WidgetSwitcher确保这个UI都在这一层。只是说这一层复杂点而已。

5.游戏的InGameUI怎么实现呢，比如玩家的血条那些的。

一般我的UIManager在游戏过程中，都会加一个默认状态叫UMG_PlayingState，玩家游戏过程中的UI都显示在上面，而且还能通过UICount进行一些逻辑判断，比如我只有UICount=1（也就是只有一个Playing状态的时候），我按Tab才能弹出暂停菜单。而且我这个PlayingState还可以做很多比如玩家捡到东西的屏幕提示等（ShowInfo(FText Text)）。

6.由于UIManager一般放在PlayerController下，但PlayerController会存在于服务端（特指DedicatedServer,）而服务端没有UMG。这种多人联机情况下怎么办(2020.6.1日新增)？

对UIManager操作的时候，先GetPlayerController，调用上面的IsLocalPlayerController。

确保UI的操作都发生在本地玩家上。

7.还有别的疑问，欢迎评论区提出。
